CLLM-SERIE (metrisch)

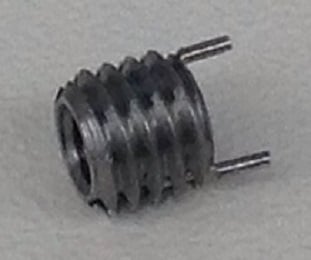

Miniatuurclinserts worden gebruikt in elektronische en ruimtevaarttoepassingen, waar de grootte en de sterkte van cruciaal belang zijn.
Hun uittreksterkte overtreft de treksterkte van de meeste militaire standaardschroeven. Deze inzetstukken kunnen in een plaatmateriaal van slechts 1.58 mm (1/16") worden geïnstalleerd, mits het uitsteken van het inzetstuk geen probleem vormt.
De Mini Clinserts (Metric) productcode begint met CLLM.
Het assortiment van deze Clinserts loopt van M2 tot en met M4. Elk van deze maten is verkrijgbaar met zowel standaard als fijne schroefdraad.
Standaardtype "S"
| Part # | Binnendraad klasse 5H | Boor deel # | Afschuifkoppeling mm² | Verzinkboorgereedschap onderdeelnr. | externe Thread | Min. Diepte | Tapgatgereedschap Door / Blind | Handinstallatiegereedschap Onderdeelnr. |
|---|---|---|---|---|---|---|---|---|
| CLLM2X0.4 | M2X0,4 | D0340 | 16,5 | CSK0430 | M4X0,7 | 4,0 | TTM4 / TBM4 | CLLTM2 |
| CLLM2.5X0.45 | M2,5X0,45 | D0390 | 26,5 | CSK0500 | M4,5X0,75 | 5,0 | TTM4.5x0.75 / TBM4.5x0.75 | CLLTM2.5 |
| CLLM3X0.5 | M3X0,5 | D0440 | 33,1 | CSK0530 | M5X0,8 | 5,5 | TTM5 / TBM5 | CLLTM3 |
| CLLM4X0.7 | M4X0,7 | D0550 | 58,4 | CSK0630 | M6X0,75 | 6,5 | TTM6x0.75 / TBM6x0.75 | CLLTM4 |
Vergrendelingstype "L"
| Part # | Binnendraad klasse 5H | Boor deel # | Afschuifkoppeling mm² | Verzinkboorgereedschap onderdeelnr. | externe Thread | Min. Diepte | Tapgatgereedschap Door / Blind | Handinstallatiegereedschap Onderdeelnr. |
|---|---|---|---|---|---|---|---|---|
| CLLML2X0.4 | M2X0,4 | D0340 | 10,3 | CSK0430 | M4X0,7 | 4,0 | TTM4 / TBM4 | CLLTM2 |
| CLLML2.5X0.45 | M2,5X0,45 | D0390 | 15,9 | CSK0500 | M4,5X0,75 | 5,0 | TTM4.5x0.75 / TBM4.5x0.75 | CLLTM2.5 |
| CLLML3X0.5 | M3X0,5 | D0440 | 21,4 | CSK0530 | M5X0,8 | 5,5 | TTM5 / TBM5 | CLLTM3 |
| CLLML4X0.7 | M4X0,7 | D0550 | 42,9 | CSK0630 | M6X0,75 | 6,5 | TTM6x0.75 / TBM6x0.75 | CLLTM4 |
Onderdeel # A286 is ook beschikbaar voor deze serie
Onderdeelnummer Industriële kwaliteit is beschikbaar voor deze serie
